          廣汽傳祺GA3S PHEV驅動控制系統概述

          ? 2018年09月15日 11:00 ? 次閱讀

          1. 驅動控制系統概述

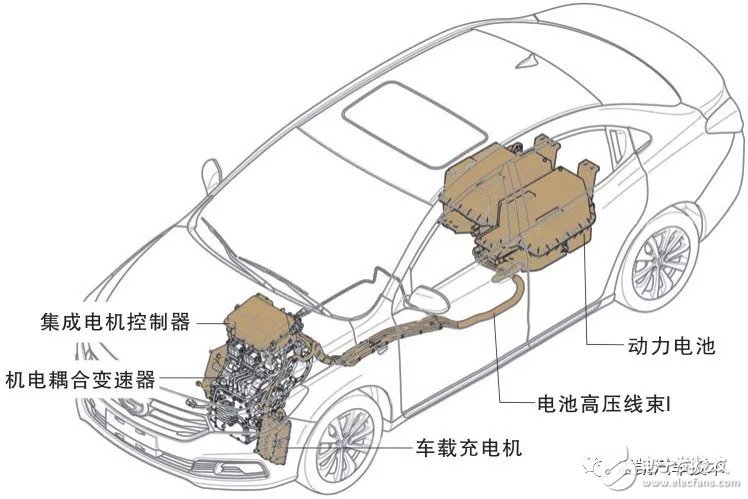

          廣汽傳祺GA3S PHEV驅動控制系統主要有集成電機控制器及其冷卻系統組成。驅動電機控制器安裝位置如下圖所示。

          廣汽傳祺GA3S PHEV驅動控制系統概述

          集成電機控制器集成了驅動電機控制器(DCU),發電機控制器(GCU)、DCDC變換器。

          整車控制器VCU通過驅動電機控制器DCU將信號發送至逆變器內的IPM,并使用絕緣柵雙極晶體管IGBT)在驅動電機U/V/W三相間進行切換,從而控制驅動電機工作。如果VCU接收到來自DCU的過熱、過電流、過電壓等異常信號,則其將切斷逆變器,停止對驅動電機供電。

          整車控制器VCU通過發電機控制器GCU將信號發送至逆變器內的IPM,并使用絕緣柵雙極晶體管(IGBT)在發電機U/V/W三相間進行切換,從而控制發電機工作。如果VCU接收到來自GCU的過熱、過電流、過電壓等異常信號,則其將切斷逆變器,停止對發電機供電。

          DCDC變換器將動力電池的高壓直流電轉換為低壓直流電給12V蓄電池進行充電,保證車載電源的供給。

          2. 集成電機控制器冷卻系統

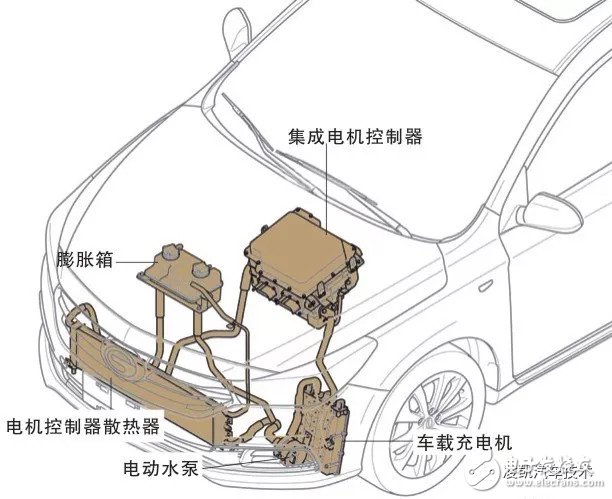

          集成電機控制器冷卻系統主要由電動水泵、散熱器、膨脹箱、溫度傳感器、管路及支架組成,用于驅動電機控制器、發電機控制器、DCDC轉換器及車載充電機等電子元件的溫度控制。

          車輛啟動后,電機冷卻系統的水泵開始工作,冷卻系統的水開始循環。當冷卻系統的溫度下降到一定條件后,水泵的轉速降低,輸出功率較小。此時當溫度上升到一定條件后,水泵的轉速又開始提高,高功率輸出,循環水道的冷卻水。

          廣汽傳祺GA3S PHEV驅動控制系統概述

          集成電機控制器冷卻系統原理圖如下圖所示。

          廣汽傳祺GA3S PHEV驅動控制系統概述
