          白光烙頭控制器的工作原理

          39度創意研究所 ? 2018-09-21 11:11 ? 次閱讀

          控制范圍:室溫 — 400℃

          輸入:12 -- 24V3A (可以使用19.5V的筆記本電源)

          顯示:LCD1602屏

          控制精度:±3℃

          EEPROM自動保存上次設定值

          使用功能:

          三個鍵S11、S12、S13分別是UP、DOWN、溫度調節步進(10默認、100、1)。

          1、按S13選擇溫度調節步進(10默認、100、1);

          2、按S11、S12增減設定值;

          3、按住S13啟動控制器進入調零顯示,用于校正零點。這時顯示的是ADC的值,將PN結放入冰水混合(0℃),烙頭保持常溫冷態,調節電位器使得顯示的ADC值剛好為零。

          工作原理:

          白光烙頭內部結構就相當于熱電偶和加熱絲串聯。本控制器使用OP27做熱電偶的電壓輸出放大,8050的PN結做環境溫度傳感器,使用輪換加熱和測溫的方式進行溫度控制。加熱時間和關斷時間由單片機ATtiny26L根據輸出功率進行調節。

          原廠的控制器

          白光烙頭控制器的工作原理

          烙頭結構

          白光烙頭控制器的工作原理

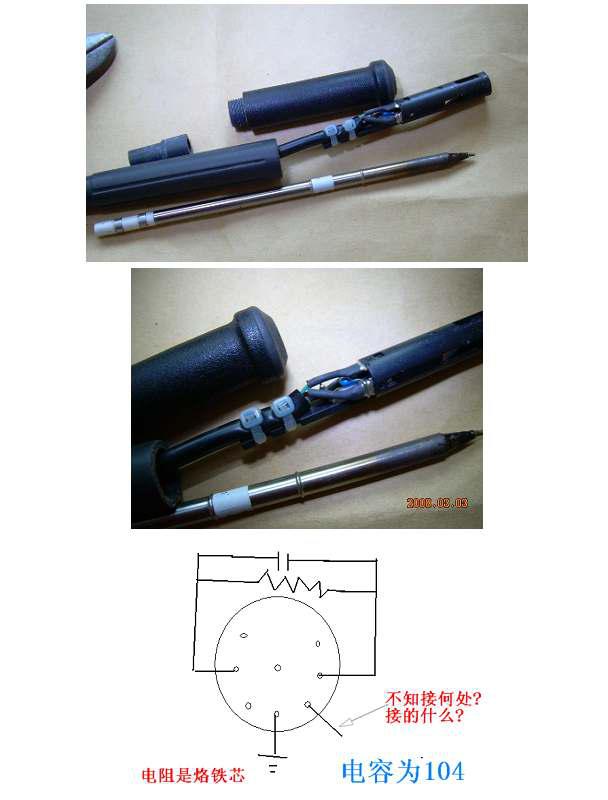

          手柄的內部結構(借用阿平的解剖圖)

          白光烙頭控制器的工作原理

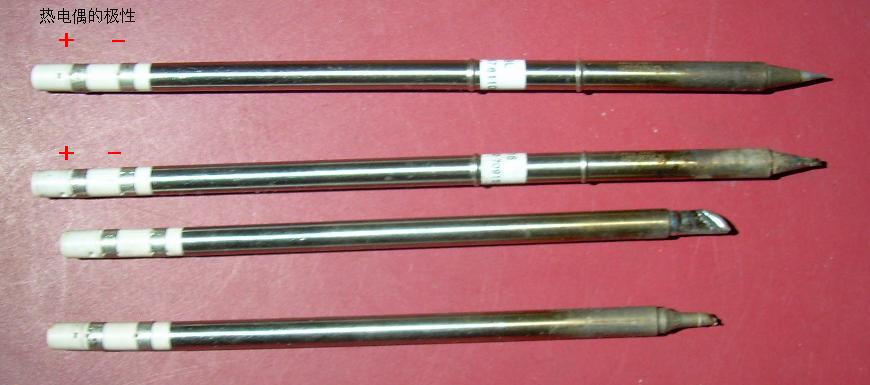

          常見的幾種烙頭

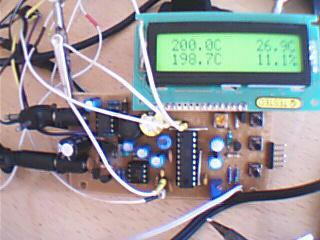

          自制控制器和手柄

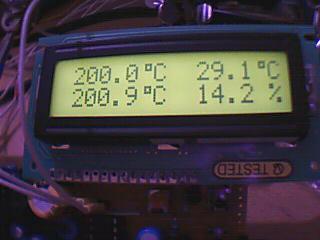

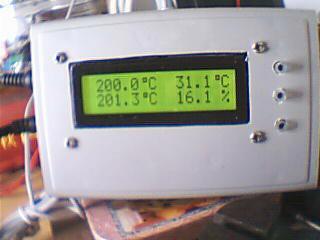

          顯示格式

          設定溫度 環境溫度

          烙頭溫度 輸出功率百分比

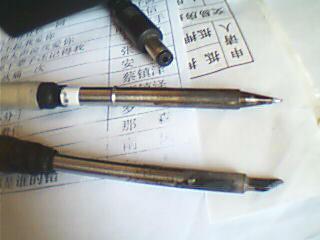

          手柄(烙頭型號為T12-BL)

          刀頭的手柄

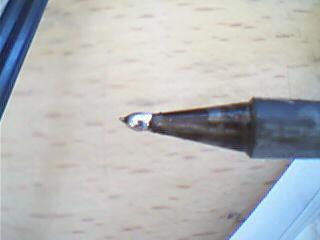

          恒溫下烙頭化錫

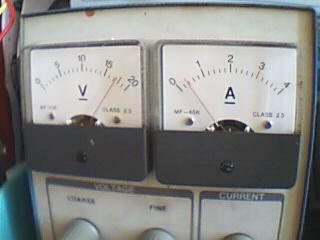

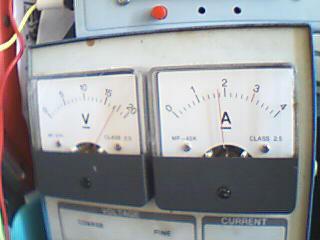

          加熱時的電源輸出顯示

          恒溫時的電源輸出顯示

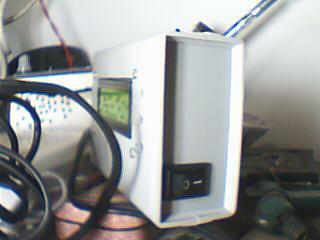

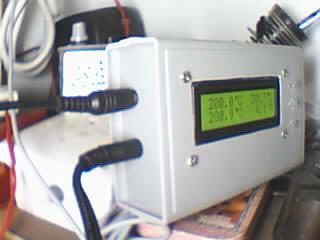

          裝入外殼
