          改良遲滯控制算法,提供LED電流高精度

          Duke ? 2018-09-10 09:40 ? 次閱讀

          現在,歐洲法律規定機動車輛必須配備日間行車燈。 自 2011 年 2 月起新制造的小汽車和 2012 年 8 ?月起新制造的商用車輛強制安裝日間行車燈。 ?既然現在法律規定車輛上需要安裝日間行車燈,如此便為小汽車和廂式車設計人員提供了許多機會,從而在多個方面改進駕駛體驗和各自的品牌形象。

          這些改進的關鍵在于改用了發光二極管 (LED) 固態技術。 由于核心工藝的量子效應得到改進,現在可以穩定獲得汽車所需的可靠性水平及高亮度 LED。

          LED 燈比傳統的白熾燈具有更高的能效。 據測算,在傳統車輛中相比傳統燈泡,低功耗的日間行車 LED 燈每 1000 公里能節省兩升汽油。 此外,它們還可增加插電式混合動力和電動車的有效范圍。

          LED 日間行車燈的另一大優勢是元器件可靠性更高。 LED 的有效使用壽命在十年以上,這意味著在車輛使用壽命期間無需進行更換。 由于對更換空間的要求并不如白熾燈那樣重要,這也為制造商在造型和設計方面提供了更大的靈活性。

          此外,相比白熾燈而言,LED 所需空間更小,可將日間行車燈放置在各種位置 —— 這些均有助進一步提升汽車制造商的品牌形象。 例如,設計師可以利用與制造商徽標相呼應的 LED 燈串形態,或者根據車輛輪廓設計更具美感的形狀。

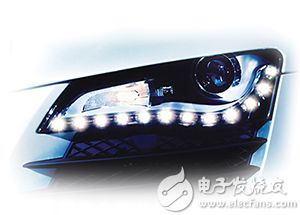

          LED 日間行車燈圖像

          圖 1:LED 日間行車燈可實現獨樹一幟的造型設計。

          日間行車 LED 燈能夠更好地應對駕駛條件的變化。例如,在霧天時會增加輸出,在停車時會降低亮度。 因此,有效控制 LED 燈串的調光是對電源控制器的關鍵要求。 但這并不是唯一的要求。

          無論是日間行車燈,還是夜間行車燈,汽車環境都對 LED 前大燈的設計有著諸多影響。 在這些設計中,所有用到的元器件均需要根據 ?AECQ100 和 TS16949 等行業標準進行研發并達到相關要求。 ?它們必須能在較廣的溫度范圍內工作,遠遠超出了面向消費者的應用要求。其中的關鍵零件,溫度范圍需達到 +125°C。 ?由于前端電子控制單元相距較近,低電磁干擾顯得尤為重要。

          LED 電源和控制電路需要達到特定的電氣要求。 即使在機動車的正常工作條件下,電源電壓的范圍也可達到 9 - 16 V。在從亞北極到熱帶的廣泛溫度條件范圍中行車時,這一電壓足以為電池充電。 然而,實際電壓很容易超出這些限值。

          從意外的反向電池連接、到應急啟動條件下 12 V ?電池電壓的翻番、再到導致負載突降的故障,輸入電壓都可能會發生較大的變化。例如,當電池因為電纜松動而從交流發電機斷開時,就可能發生負載突降故障。 ?此時,交流發電機會嘗試為斷開連接的電池充電,繼而形成瞬時電壓峰值。

          即使采用集中式負載突降鉗位電路,元器件也需要能處理最高 60 V 的輸入電壓。在汽車的電氣系統中,雖然通常都內置有保護機制,但仍需要有保護電路,對過壓、欠壓、過流、短路和超溫等條件提供保護。

          除了這些故障條件外,隨著發動機啟停技術的引入,對能效設計亦更加關注,這意味著需要注意更加廣泛的工作電源范圍。 ?在車輛重新發動,準備從靜止位置開動時,發動機對電流的大量需求會將電池電壓拉低到 9 V 以下,通常會低至 6 V。LED ?驅動器所面臨的挑戰就是要提供適當調節的輸出電壓和 LED 電流,確保 LED 亮度即使在承受 30 V 或更高的電壓峰值時也不會改變。

          單一的穩壓器拓撲不足以應對 LED 控制器的應用范圍。 在大多數時間內,LED 電路需要用作升壓穩壓器,為更長的 LED 燈串提供更高的電壓,但在電源電壓升高時,該電路需要臨時切換到降壓工作狀態,提供較低的電壓。 對于低電壓 LED 鏈,需要降壓配置。 Diodes 的 ZXLD1371 可以在降壓、升壓或升降壓模式下工作,避免了汽車設計師為不同的布局配置使用不同的 LED 控制器。 升降壓模式能夠有效地響應在驅動 LED 燈串時所需的電源電壓變化。 400 kHz 的開關頻率則可提供高效的電壓調節。

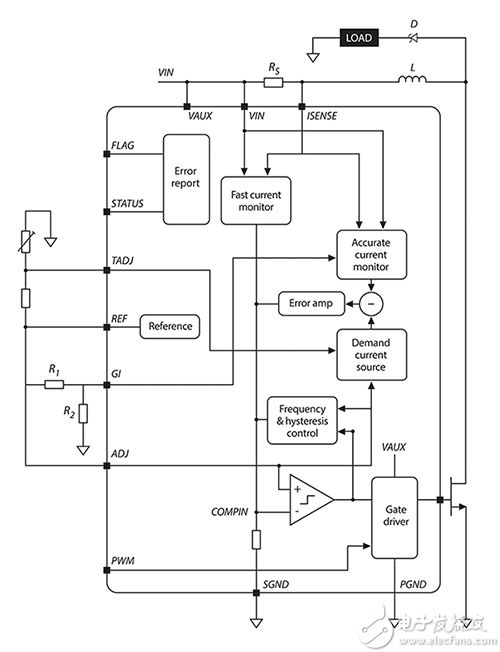

          Diodes ZXLD1371 LED 驅動器控制器的原理圖

          圖 2:ZXLD1371 LED 驅動器控制器的功能框圖。

          更改檢測電阻器等支持元件的排列結構,可在控制器不同的功率控制模式之間實現切換。 Diodes 網站提供了計算器輔助設計軟件,可提供全自動的元器件方案,進而加速開發和原型設計。

          該器件采用了改良的遲滯控制算法,可在三種模式下提供較高的電流精度。 電流精度對確保 LED 在電源電壓變化下以及在不同的 LED ?陣列之間提供一致的色彩和輸出水平至關重要。 其設計可確保偏差不超過 5 %,并在車輛正面的兩個或更多個前向燈陣列之間實現出色的視覺匹配。 ?該器件支持板載的脈沖寬度調制 (PWM) 調光模塊,可在 1000:1 的比率下控制 LED ?燈串的亮度,能夠在行車能見度降低時增加輸出,在停車時將亮度降至非常低的水平。

          ZXLD1371 可在 5 V 到 60 V 電源范圍下工作,能夠滿足滿電池電壓和交流發電機電壓的支持要求,包括負載突降等情況。 該控制器將在最高 +125°C 的溫度下工作,并配有 LED 燈串熱保護回路,可確保在高溫條件下不會受到過多的電流應力。

          集成的故障報告功能有效集成了其余的車輛電子元件。 兩個引腳用于進行故障診斷。 標志引腳發出故障信號;另一個多級狀態引腳則提供有關故障性質的進一步信息,如超溫。

          此類集成 LED 控制器不僅可降低整個車輛設計范圍所需的庫存,還可消減板載元器件的數量,節省電路板空間,并簡化制造。 ZXLD1371 ?依照 AECQ100 和 TS16949 標準制造,能夠輕松集成到全新的汽車設計中,從而確保制造商將 LED 日間行車燈的優勢發揮到極致。
