          多協議接口模塊在通訊管理機中的應用

          2018-09-05 17:19 ? 次閱讀

          工業現場經常需要同時隔離RS-232與RS-485,通常是用兩個隔離DC-DC搭配單獨的信號隔離電路的方案,但隔離的性能存在差異性,并且占板面積較大。本文將為你介紹一種穩定可靠、應用簡便的全隔離解決方案。

          一、通訊管理機的接口電路簡述

          通訊管理機在電力系統中可以采集多個子系統的數據,通過集中處理和回執,完成電力系統中的數據交互。對外通常需要集成多路RS-232、RS-485、CAN以太網接口等。

          多協議接口模塊在通訊管理機中的應用

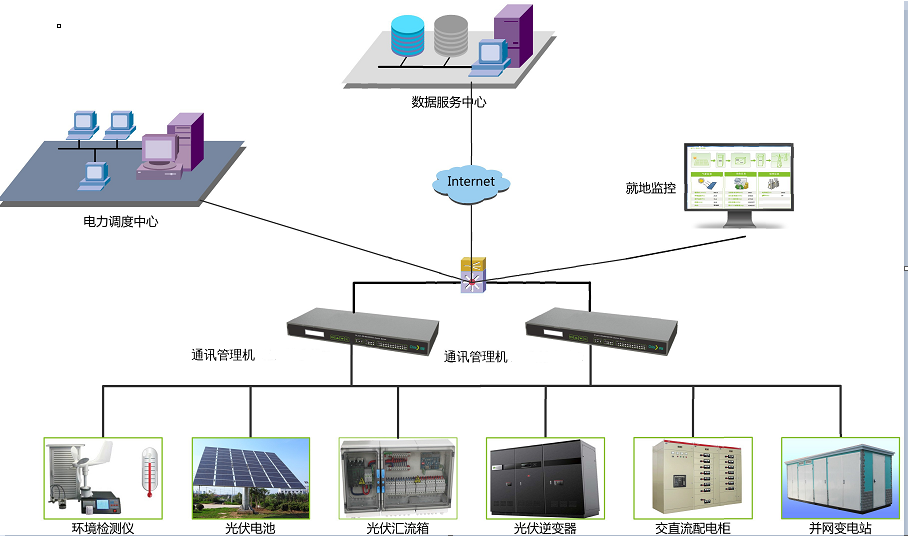

          圖1 通訊管理機應用拓撲

          通訊管理機對于嵌入式主控CPU的接口資源要求較高,常常需要通過各種方式來擴展通訊接口;同時電力通訊設備工作環境較為復雜,對于隔離抗干擾性能有剛性需求。但按常規的設計方案,采用分立的隔離DC-DC、信號隔離、收發器保護電路等設計出的接口隔離電路占用PCB面積大,物料采購的種類繁多,也不便于單獨測試通信接口的性能。

          多協議接口模塊在通訊管理機中的應用

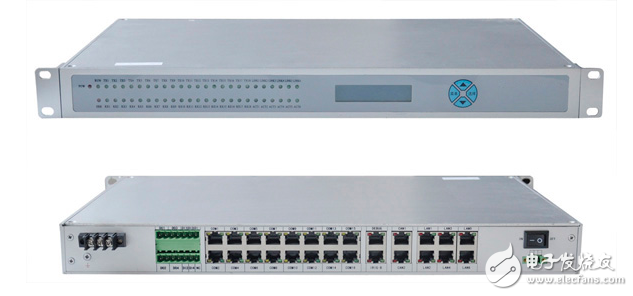

          圖2 常見的通訊管理機

          如下所示為常見通訊管理機需要的擴展資源IO板,通訊接口包括CAN、RS-485以及RS-232。常規模塊方案可以使用致遠電子的CTM1051KT、RSM485ECHT以及RSM232隔離模塊,體積雖然較分立方案有極大的改善,但還不是最佳方案。下文將為各位介紹,產品集成度更高,應用更便捷的解決方案。

          多協議接口模塊在通訊管理機中的應用

          圖3 常見的通訊管理機

          二、MPM的特性與通訊管理機的結合應用

          ZLG致遠電子的MPM系列模塊創造性的將常用的RS-232和RS-485結合在一起,結合通信管理機的應用,帶來的額外優勢主要如下表:

          多協議接口模塊在通訊管理機中的應用

          MPM的部分細節電參數細節如下:

          多協議接口模塊在通訊管理機中的應用

          圖4 MPM模塊選型表

          三、MPM接成RS-232轉RS-485的應用

          因為MPM的RS-485支持自動流控,即意味著只需要TXD、RXD即可完成RS-485的通信。因此,把MPM產品RS-232和RS-485的UART口交叉連接,即支持RS-232轉成RS-485,同時RS-232和RS-485之間同樣帶完整的電氣隔離,對于調試串口、隔離總線干擾等的應用非常方便,如下圖。

          多協議接口模塊在通訊管理機中的應用

          四、總結

          根據目前工業產品通信隔離需求,專門研發出MPM系列多協議隔離模塊,將隔離電源、通信隔離電路、ESD保護電路集成封裝在一個模塊中,將電路設計化零為整,只需要簡單的電氣連接,就可以實現RS-485/232通信隔離,隔離電壓高達3500VDC,滿足絕大多數應用需求。

          在科技快速發展的今天,由于工業產品諸多設計要求的限制,還很難做到像手機這種消費類產品一樣精致,但工業產品的小型化發展是必然的。一個模塊的使用,或許無法讓工業產品徹底擺脫“傻大笨粗”的形象,但致遠電子一直在工業產品小型化、模塊化的道路上努力著,探索者。

          多協議接口模塊在通訊管理機中的應用
