          單極性和雙極性PWM調制的區別在哪里 詳解PWM中的單極性和雙極性

          ? 2018年08月24日 10:37 ? 次閱讀

            本文主要是關于單極性和雙極性PWM調制的相關介紹,并著重對單極性和雙極性PWM調制的區別進行了詳盡描述。

            PWM控制的基本原理

            PWM(PulseWidthModulaTIon)控制就是對脈沖的寬度進行調制的技術。即通過對一系列脈沖的寬度進行調制,來等效地獲得所需要的波形。PWM控制技術在逆變電路中的應用最為廣泛,對逆變電路的影響也最為深刻,PWM控制技術在逆變電路中的應用也最具代表性。

            面積等效原理是PWM控制技術的重要理論基礎,即在采樣控制中,沖量相等而形狀不同的窄脈沖加在具有慣性的同一環節上時,其效果基本相同。其中,沖量指的是窄脈沖的面積;效果基本相同是指環節的輸出響應波形基本相同。如圖1.1.1(1)所示,三個窄脈沖形狀不同,但是它們的面積都等于1,當它們分別加在如圖1.1.1(2)(a)所示的R-L電路上時,并設其電流i(t)為電路的輸出,則其輸出響應波形基本相同且如圖1.1.1(2)(b)所示。

            單極性和雙極性PWM調制的區別在哪里 詳解PWM中的單極性和雙極性

            一、什么是單極性PWM錨點和雙極性PWM

            通俗的說:單極性PWM就是PWM波形錨點在半個周期中只在單極性范圍內變化。雙極性PWM就是PWM波形在半個周期中有正、有負。

            單、雙極性是根據對低電平的不同定義而言的,然后所謂單極性,指的是以0V為低電平,雙極性,指的是以“與高電平大小相等,極性方向相反(即在橫軸下面)”的電位為低電平。

            我們知道,PWM波形的產生是通過載波和信號波兩個波形共同作用而成的,基本元素只有兩個,高電平和低電平,信號波比載波高,則為高電平,比載波低,則為低電平。

            二、單極性PWM原理

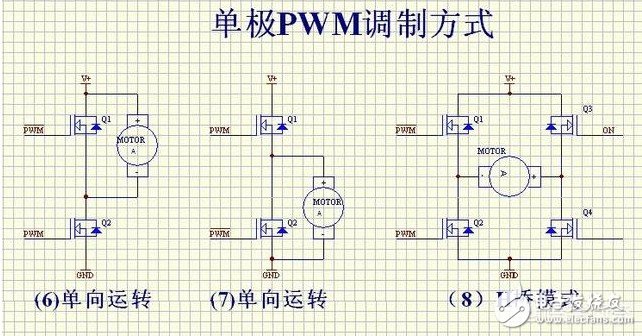

            產生單極性PWM模式的基本原理如下所示。首先由同極性的三角波載波信號ut。與調制信號ur,比較(圖(a)),產生單極性的PWM脈沖 (圖(b));然后將單極性的PWM脈沖信號與圖(c)所示的倒相信號UI相乘,從而得到正負半波對稱的PWM脈沖信號Ud,如圖(d)所示。

            單極性和雙極性PWM調制的區別在哪里 詳解PWM中的單極性和雙極性

            三、單極性PWM的特點

            單極模式,即電機電樞驅動電壓極性是單一的。

            優點:啟動快,能加速,剎車,能耗制動,能量反饋,調速性能不如雙極模式好,但是相差不多,電機特性也比較好。如果接成H橋模式,也能實現反轉。在負載超速時也能提供反向力矩。

            缺點:剎車時,不能減速到0,速度接近0速度時沒有制動力。不能突然倒轉。動態性能不好,調速靜差稍大。

            單極性和雙極性PWM調制的區別在哪里 詳解PWM中的單極性和雙極性

            四、雙極性PWM原理

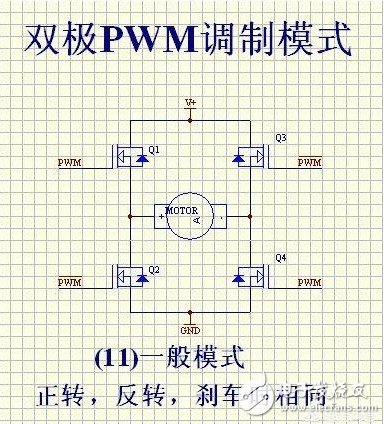

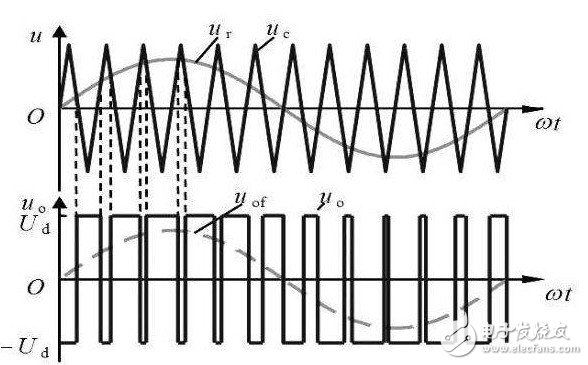

            雙極性PWM控制模式采用的是正負交變的雙極性三角載波ut與調制波ur,如下圖所示,可通過ut與ur,的比較直接得到雙極性的PWM脈沖,而不需要倒相電路。

            單極性和雙極性PWM調制的區別在哪里 詳解PWM中的單極性和雙極性

            五、雙極性PWM的特點

            雙極模式,即電樞電壓極性是正負交替的。

            優點:能正反轉運行,啟動快,調速精度高,動態性能好,調速靜差小,調速范圍大,能加速,減速,剎車,倒轉,能在負載超過設定速度時,提供反向力矩,能克服電機軸承的靜態摩擦力,產生非常低的轉速。

            缺點:控制電路復雜。

            單極性和雙極性PWM調制的區別在哪里 詳解PWM中的單極性和雙極性

            SPWM的單極性和雙極性

            所謂雙極性,是SPWM波信號中既包含了正弦信號正半周的信息,又包含了負半周的信息。反應在逆變橋上,一般用于半橋,上下兩管按主三角波的頻率交替導通,而非按10MS交替。當然,用作全橋,對角的SPWM完全一樣就行了。此時是4路SPWM

            所謂單極性,是SPWM波信號中只包含了正弦信號正半周或負半周的信息。單極性一般用推挽或全橋。反應在推挽上,兩管交替按10MS的時間導通,但是導通的管,在10MS內按三角波的頻率導通,而非象方波一直導通。表現在全橋上,因為兩路的上臂與下臂是人工反相的。AB輸出是以10MS交替,所以此時是3路SPWM和一路方波信號。

            顯而易見,單極性的SPWM,AB兩路輸出的是交替輸出SPWM信號。

            雙極性SPWM,AB兩路輸出的一直是SPWM信號。

            很多人可能會笑,雙極性的SPWM上下管一直輪換導通,對應半橋時,電流從正電流到中點,馬上又被流到了負極,怎么輸出。我和某些大師談到雙極性的SPWM本質,是減法器,他們表示出我張冠李戴的表情。其實雙極性的精髓就在這里,上下管一直以高頻反相交替導通,電感才有續流回路。就好比全橋中我們要人工反相SPWM信號來續流。上下兩管的導通時間是不同的,二者時間相差越大,輸出的電壓越正或越負,為正弦波的谷峰或谷底。當二者的時間相差,則輸出為0.表現在正弦波的交越處。當然了,二者的差值變化,正是按50HZ正弦波變化的。

            目前99.999%的都是單極性的SPWM方式。8010比較特殊,它的本質是雙極性,但人為地把它變成了單極性,雖然此方法看似巧妙,但與 論壇常見的方式還是有點差別。普通的全橋中,主功率SPWM信號一直在下臂,雖然上臂全交替出現,但它的作用只是續流,不是主功率通道!這就是為什么很多人,包括我本人試驗8010會出現高頻上管明顯比其他管熱的原因。因為在自舉的情況下,如此高頻,大電流時,MOS一定會出現欠驅動。而這種表現,在工頻時更為明顯,因為低壓MOS的結電容一般遠大于高壓MOS。當然,8010不論從哪個角度上講,都遠非本論壇吹水級的一些單片機要做的好,改變此缺陷,就更上一層樓(雖然省了一個電感,但2個電感時可以小一點,差別不大)

            結語

            關于單極性和雙極性PWM調制的相關介紹就到這了,希望本文能對你有所幫助。

          相關閱讀推薦:pwm調制原理同步調制

          相關閱讀推薦:pwm雙極性調制電路圖
